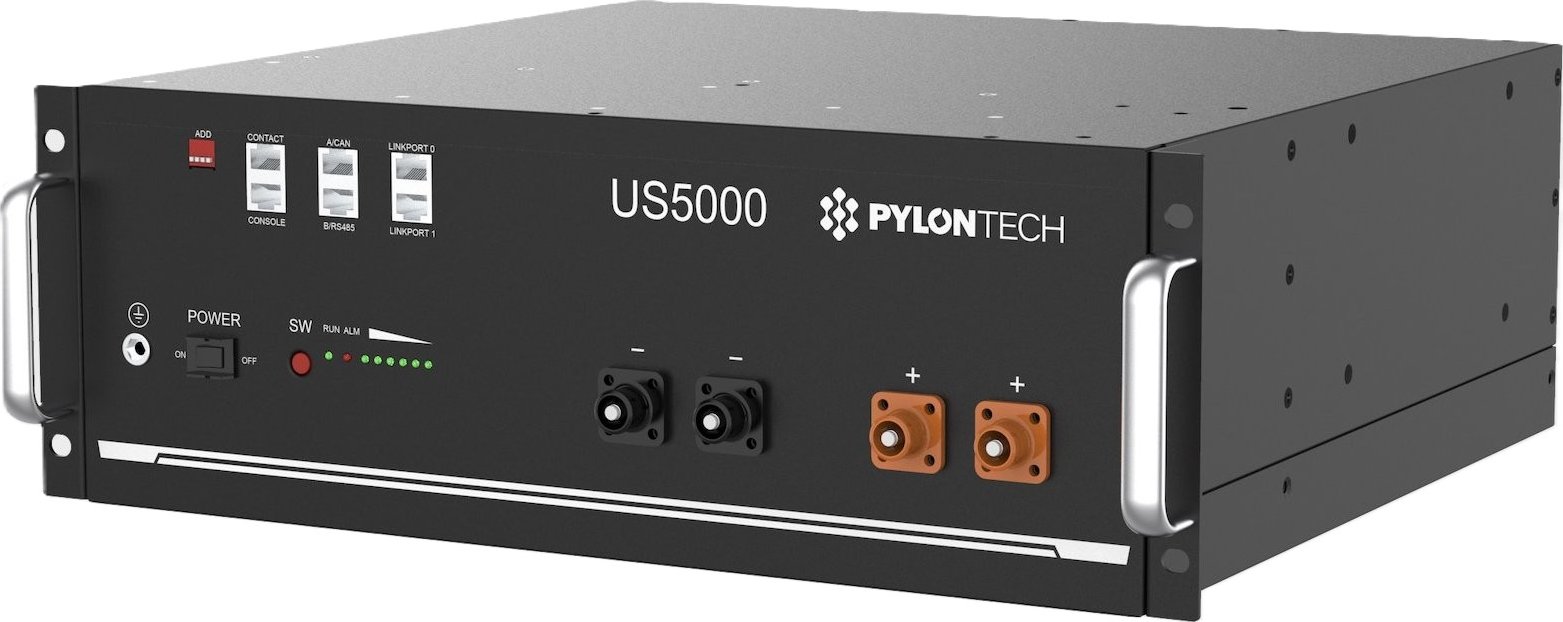

Pylontech US5000: škálovatelná LiFePO4 baterie 4,8 kWh pro hybridní fotovoltaiku U hybridních fotovoltaických systémů rozhoduje hlavně bezpečnost baterie, kompatibilita s měničem a možnost pozdějšího rozšíření kapacity bez výměny celé technologie. Pylontech US5000 je inteligentní bateriový modul postavený na LiFePO4 článcích s nominálním napětím 48 V a kapacitou 4,8 kWh, navržený pro malé až střední hybridní instalace. V praxi získáte modulární úložiště, které lze jednoduše skládat do větších celků (až 16 modulů) a řídit ho přes integrovanou BMS s komunikací CAN / RS485. To je přesně to, co instalační firmy i koncoví zákazníci řeší před nákupem: škálování, řízení a dlouhodobá spolehlivost. Technický přehled a konstrukce LiFePO4 chemie pro vyšší bezpečnost a dlouhou životnost US5000 používá LiFePO4 technologii, která je v rezidenčních úložištích preferovaná pro stabilitu a dlouhou cyklickou životnost. Deklarovaná životnost je více než 6000 cyklů při 90 % DoD (25 °C), což je

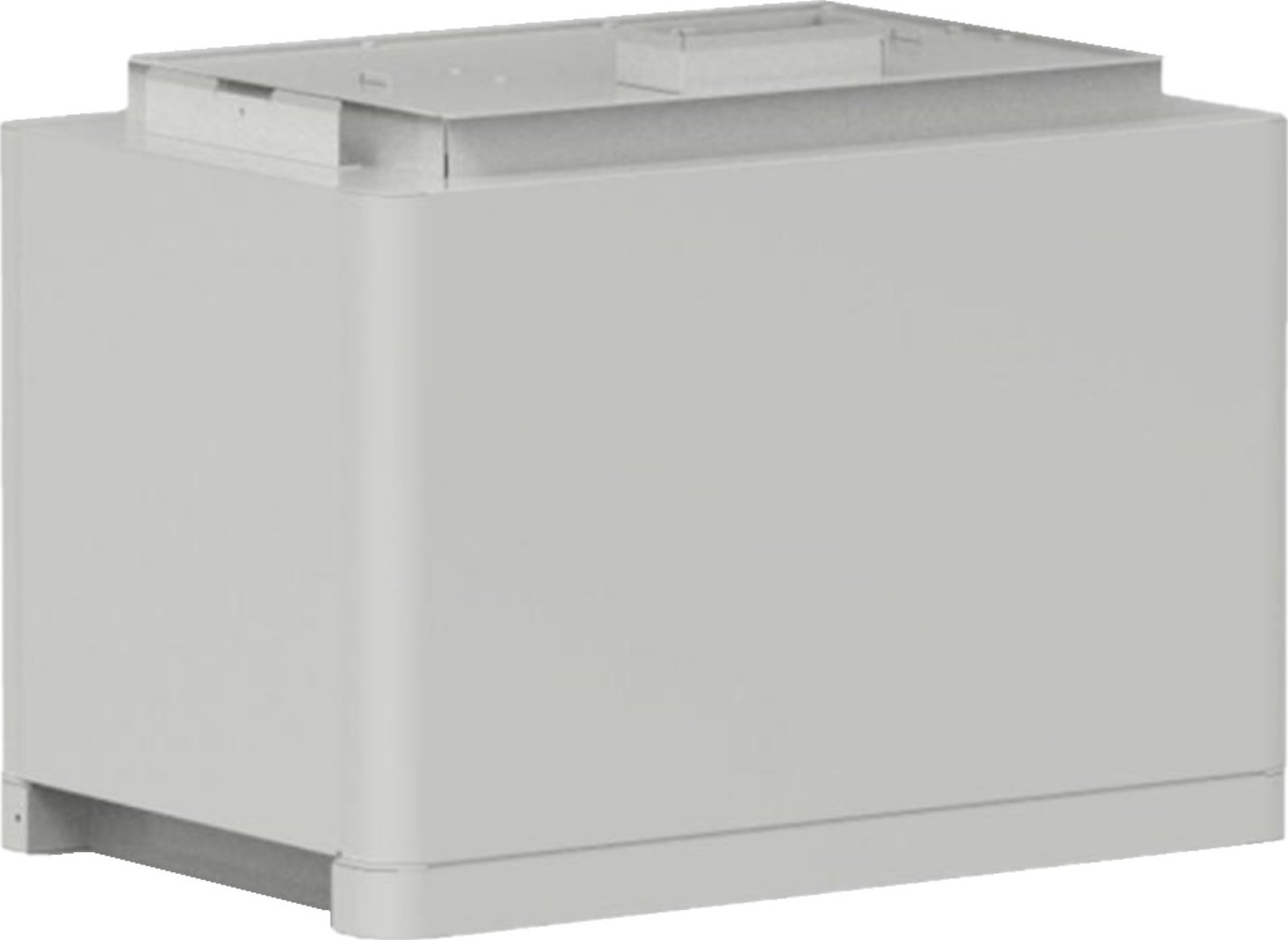

Pylontech Force H2 FH9637M – vysokonapěťové modulární úložiště pro moderní hybridní FVE Vysokonapěťová bateriová úložiště dnes dávají smysl všude tam, kde je prioritou vyšší systémová účinnost, nižší proudové zatížení a čistá instalace bez racku. Pylontech Force H2 FH9637M je modul o kapacitě 3,55 kWh, který tvoří základ stohovatelného systému Force H2 pro rezidenční fotovoltaické elektrárny. Systém je navržen jako vertikálně stohovatelný, bez nutnosti 19" racku a bez propojovacích kabelů mezi jednotlivými moduly. Instalace je rychlá, přehledná a minimalizuje riziko chyb při montáži. Technická architektura systému Force H2 Vysokonapěťová koncepce 96 V na modul Každý modul FH9637M pracuje s jmenovitým napětím 96 V DC a kapacitou 37 Ah. Při stohování 2–4 modulů vzniká bateriový systém o napětí: 192 V (2 moduly) 288 V (3 moduly) 384 V (4 moduly) Vyšší systémové napětí znamená nižší proudy při stejném výkonu, což přispívá k vyšší účinnosti, nižším tepelným ztrátám a

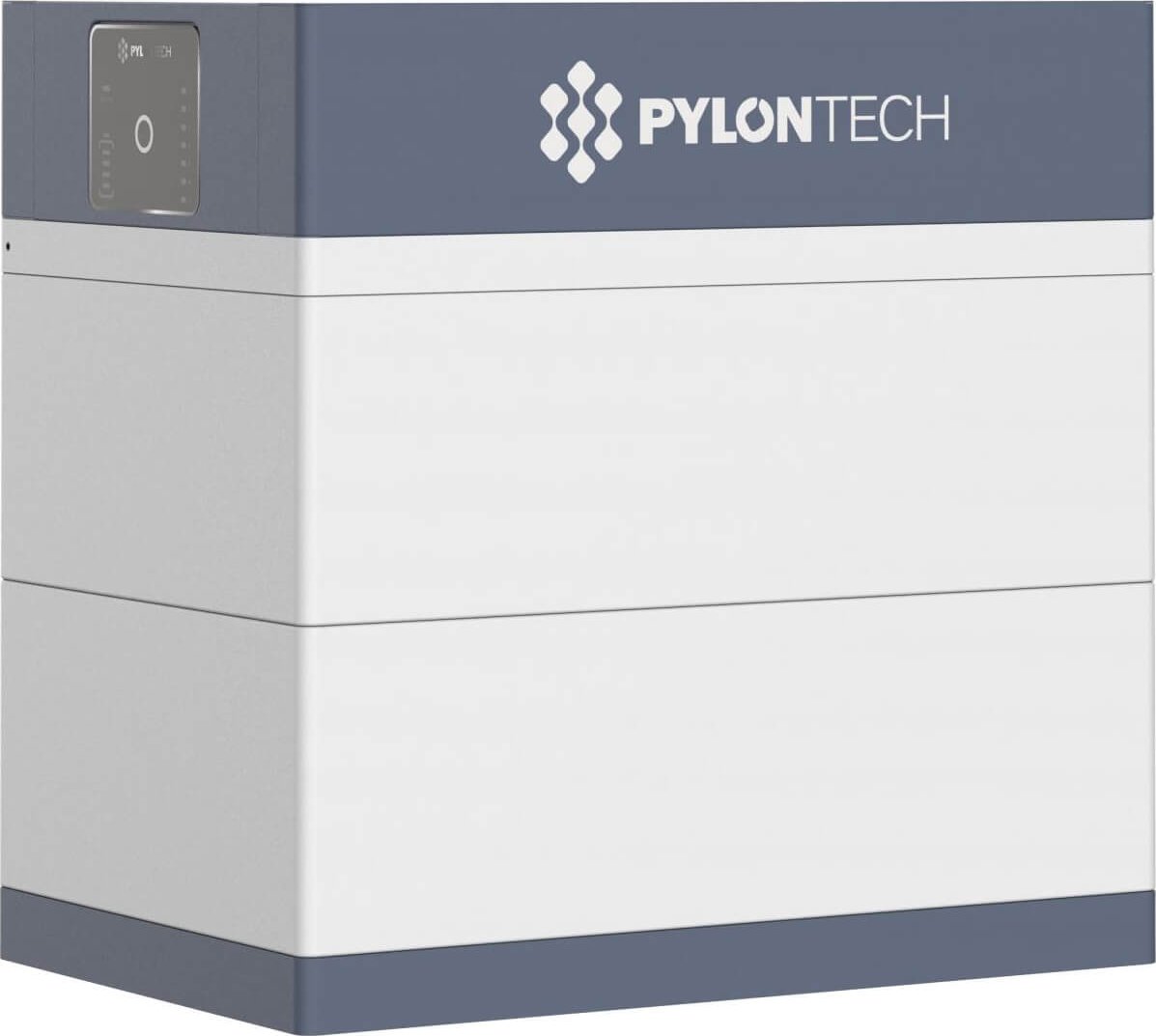

Pylontech Force H3 10,24 kWh – vysokonapěťový bateriový systém (2× FH10050 + BMS FC1000-50S) Pylontech Force H3 10,24 kWh je modulární vysokonapěťové (HV) bateriové úložiště určené pro rezidenční i menší komerční fotovoltaické systémy. Sestava obsahuje 2× bateriový modul FH10050 (5,12 kWh / 102,4 V) a řídicí jednotku FC1000-50S, která zajišťuje řízení, ochranu a komunikaci se střídačem. Výsledkem je bateriový systém o kapacitě 10,24 kWh a systémovém napětí 204,8 V DC, vhodný pro instalace s vyšší denní spotřebou energie nebo jako základ pro další rozšíření kapacity. Vysokonapěťová architektura pro moderní hybridní systémy Napětí 204,8 V DC Každý modul pracuje s napětím 102,4 V. Zapojením dvou modulů vzniká vysokonapěťový systém 204,8 V DC, který přináší vyšší účinnost, nižší proudové zatížení a lepší spolupráci s HV hybridními měniči. Modulární škálování až 35,84 kWh V jednom bateriovém sloupci lze zapojit 2 až 7 modulů, což umožňuje dosáhnout kapacity až 35,84 kWh. Paralelním

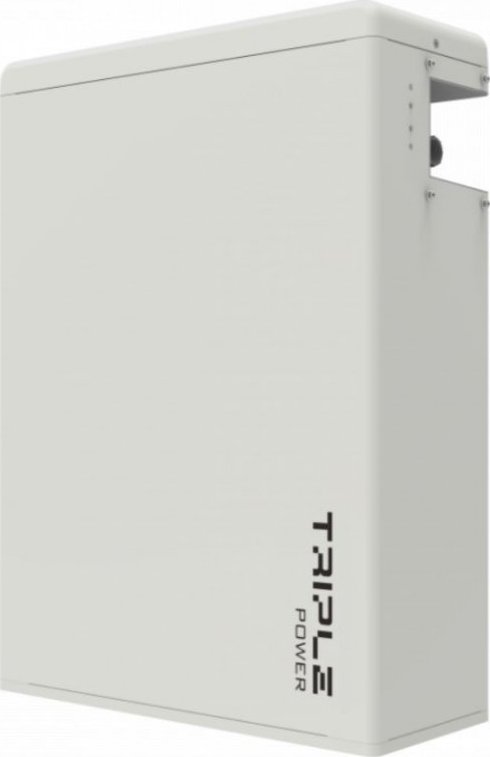

SolaX Triple Power T58 V2 (HV11550 Slave) – rozšiřitelný vysokonapěťový bateriový modul pro systém T-BAT H U vysokonapěťových bateriových systémů dnes investoři řeší především škálovatelnost, výkonovou stabilitu a dlouhodobou návratnost. SolaX Triple Power T58 V2 ve verzi Slave (HV11550) je modul navržený pro rozšíření bateriového systému T-BAT H bez nutnosti měnit stávající koncepci instalace. Umožňuje postupné navyšování kapacity podle reálné spotřeby objektu. Jedná se o čistě rozšiřující jednotku, která pracuje v kombinaci s Master modulem obsahujícím BMS. Díky tomu je systém řízen centrálně, bezpečně a s plnou komunikací s hybridním střídačem SolaX. Konstrukce a systémová architektura Vysokonapěťová koncepce pro nižší proudy a vyšší efektivitu Systém T58 V2 je koncipován jako HV (high-voltage) baterie. Vyšší pracovní napětí znamená nižší proudové zatížení při stejném výkonu, což přispívá k vyšší účinnosti, menším ztrátám a stabilnějšímu provozu při vyšším zatížení

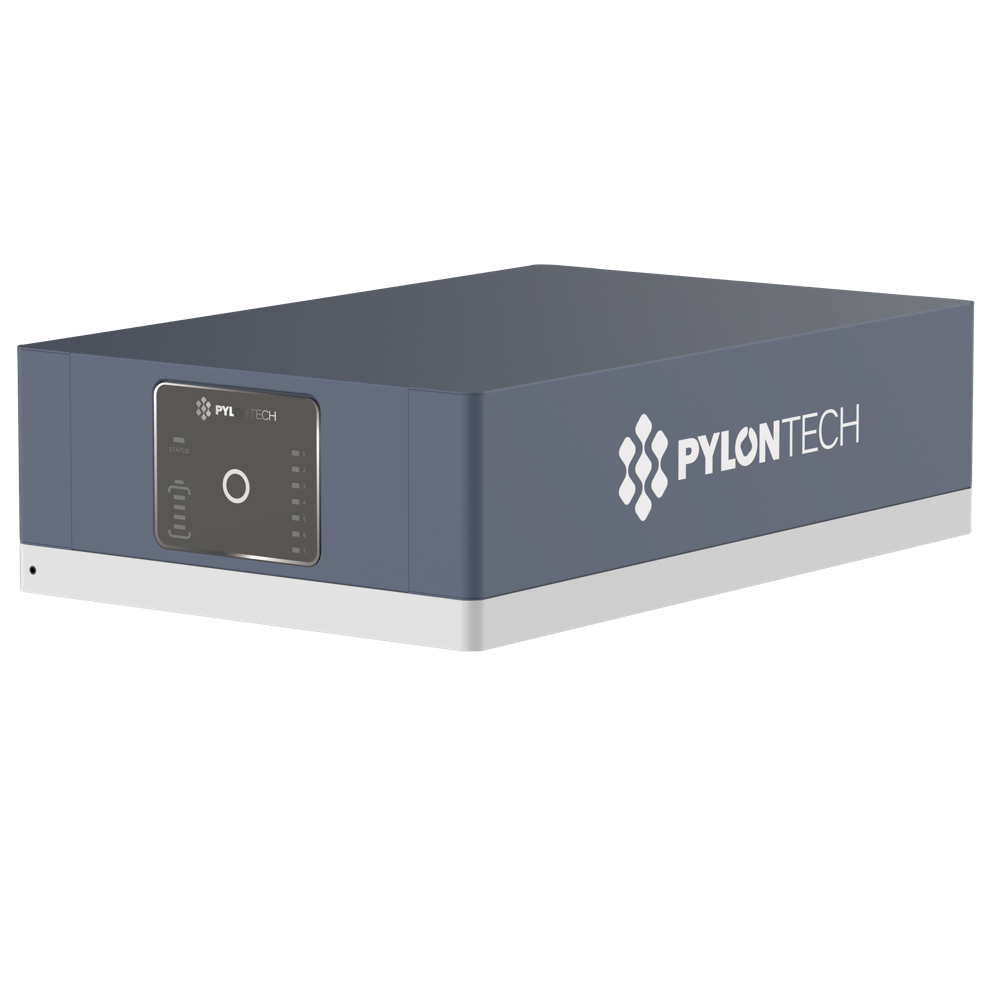

Pylontech BMS Force H3 FH10050 – řídicí jednotka pro vysokonapěťovou baterii Force H3 Pylontech BMS Force H3 FH10050 je centrální řídicí modul (Battery Management System) určený pro vysokonapěťový bateriový systém Pylontech Force H3. Zajišťuje kompletní řízení nabíjení a vybíjení, ochranu článků, komunikaci se střídačem a bezpečný provoz celé HV sestavy. Bez této BMS jednotky nelze bateriové moduly Force H3 provozovat. Jedná se o klíčový prvek každé instalace systému Pylontech Force H3. Škálování kapacity a flexibilita systému Až 7 modulů v jednom bateriovém sloupci Jedna jednotka BMS Force H3 umožňuje řídit až 7 bateriových modulů FH10050 v jednom vysokonapěťovém sloupci. To umožňuje vytvořit výkonné úložiště energie pro rezidenční i komerční aplikace. Paralelní propojení až 6 sloupců Systém podporuje paralelní zapojení až 6 kompletních bateriových sloupců. Tím lze výrazně navýšit celkovou kapacitu akumulace bez změny základní architektury systému. Bezpečnost a řízení

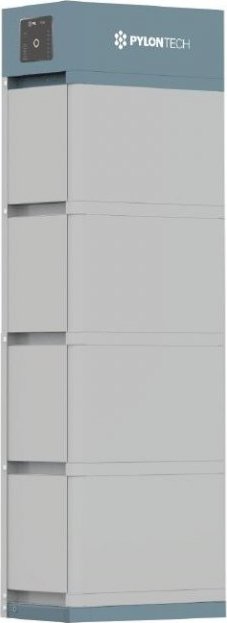

Pylontech Force H2 14,2 kWh – vysokonapěťové bateriové úložiště (4× FH9637M + BMS) Pylontech Force H2 14,2 kWh představuje maximální konfiguraci vysokonapěťového systému Force H2 v rámci jednoho bateriového sloupce. Sestava obsahuje 4× modul FH9637M (3,55 kWh / 96 V) a řídicí jednotku FC0500M-40S-V2, která zajišťuje kompletní řízení, ochranu a komunikaci s hybridním střídačem. Výsledkem je vysokonapěťový bateriový systém o kapacitě 14,2 kWh a napětí 384 V DC, vhodný pro rezidenční fotovoltaické elektrárny s vyšší spotřebou energie. Maximální kapacita v rámci jednoho sloupce 4 moduly = 14,2 kWh Každý bateriový modul FH9637M disponuje kapacitou 3,55 kWh a jmenovitým napětím 96 V. Zapojením čtyř modulů vzniká systém s celkovým napětím 384 V DC a kapacitou 14,2 kWh. Využitelná energie při 95% DoD dosahuje přibližně 13,5 kWh. Vyšší účinnost díky HV architektuře Vysokonapěťová koncepce znamená nižší proudy při stejném výkonu, menší ztráty a stabilnější provoz v kombinaci s třífázovými
